TCV2000A

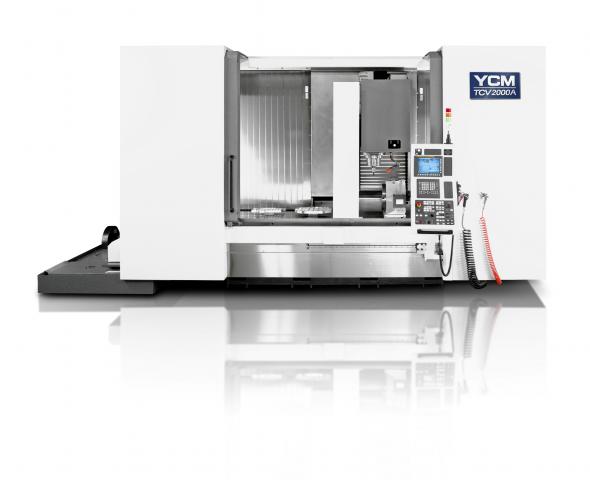

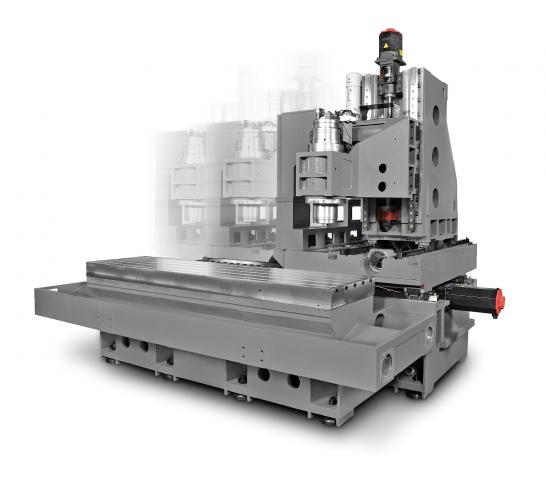

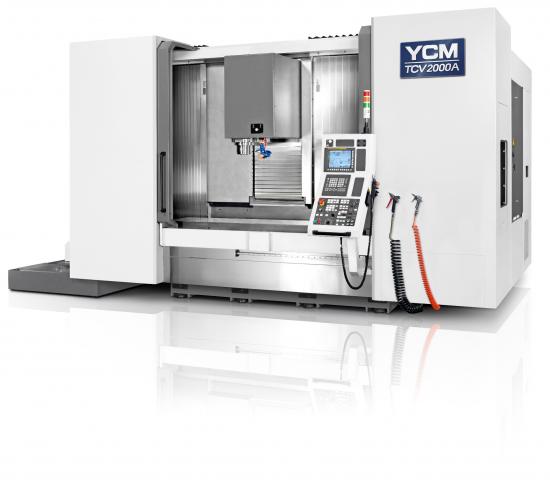

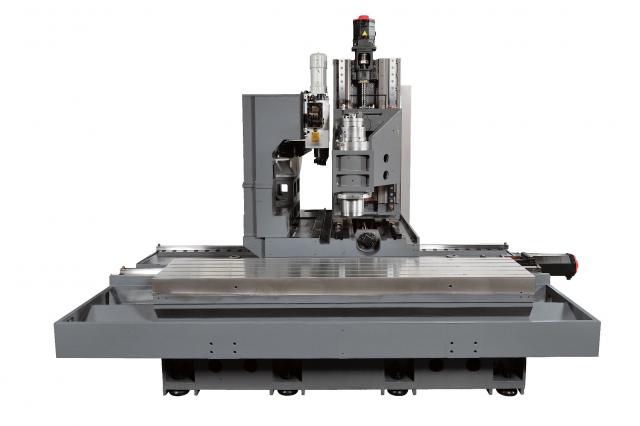

Vertikální obráběcí centrum TCV2000A umožňuje díky své zcela nové konstrukční koncepci pevného stolu a pohyblivého vřeteníku obrábět ty největší dílce. Je určeno pro vrtání, frézování, vystružování, řezání závitů zejména středních a velkých tvarově složitých dílců. Jedná se o vysokorychlostní přesné obráběcí centrum s lineárním vedením, které umožňuje obráběním docílit velmi přesných složitých tvarů, povrchů a drsností. Rychloposuvy se pohybují se zrychlením 0,8G v ose X/Y. Automatická výměna nástroje pomocí oboustranného ramena zajišťuje obrábění v plně automatickém cyklu. Velkou tuhost a vysokou opakovanou přesnost zaručuje tuhá litinová konstrukce stroje (MEEHANITE®) a velmi přesné lineární vedení. Stůl stroje lze rozdělit přepážkou na dva shodné pracovní prostory. Toto řešení umožňuje upínání a odepínání obrobků v překrytém čase obrábění, což vede k velké úspoře vedlejších časů. Stroj je vhodný nejen pro výkonové obrábění oceli, ale i pro rychlostní obrábění hliníku.
Základní technické parametry:
Pojezdy X/Y/Z - 2000/520/540 mm
Velikost stolu - 2500x520 mm
Vřeteno - 12000 ot/min
Kužel - BBT/ISO 40
Technická data
|
VŘETENO
|
|
|
|
Otáčky
|
ot/min
|
12 000 (15 000 OPCE)
|
|
Výkon motoru (konstantní/30/10/5/1min)
|
kW
|
7,5/11/15/18,5/22
|
|
Velikost kuželu
|
|
BBT 40
(ISO 40 OPCE)
|
|
|
|
|
|
POJEZDY
|
|
|
|
Osa X
|
mm
|
2 000
|
|
Osa X v případě dělící přepážky
|
mm
|
2 x 650
|
|
Osa Y
|
mm
|
520
|
|
Osa Z
|
mm
|
540
|
|
Vzdálenost čela vřetena od stolu
|
mm
|
180 ~ 720
|
|
|
|
|
|
RYCHLOPOSUVY
|
|
|
|
Posuvy v osách X/Y/Z
|
m/min
|
40/40/40
|
|
Pracovní posuv
|
m/min
|
1 ~ 10 000
|
|
|
|
|
|
ROZMĚRY STOLU
|
|
|
|
Délka
|
mm
|
2 500
|
|
Šířka
|
mm
|
520
|
|
Počet T-drážek
|
|
5
|
|
Šířka T-drážky
|
mm
|
18
|
|
Vzdálenost rozteče T-drážek
|
mm
|
100
|
|
Nosnost stolu
|
kg
|
2 000
|
|
|
|
|
|
|
|
|
|
ZÁSOBNÍK NÁSTROJŮ
|
|
|
|
Počet nástrojů
|
|
30 (40 OPCE)
|
|
Max. hmotnost nástroje
|
kg
|
6
|
|
Max. rozměr nástroje/při vynechání vedlejšího místa
|
mm
|
Ø 76/Ø 110
|
|
Max. délka nástroje
|
mm
|
300
|
|
Typ výměny nástroje
|
|
Oboustranné rameno
|
|
Typ ukládání nástroje
|
|
Náhodný
|
|
|
|
|
|
ROZMĚRY STROJE
|
|
|
|
Délka stroje
|
mm
|
5 863
|
|
Šířka stroje
|
mm
|
3 819
|
|
Výška stroje
|
mm
|
2 845
|
|
|
|
|
|
OBECNÉ ÚDAJE
|
|
|
|
Přívod vzduchu (tlak)
|
kg/cm²
|
5,5
|
|
Požadovaný příkon
|
kVA
|
65
|
|
Hmotnost stroje
|
kg
|
13 300
|
Základní příslušenství
|
Světlo pracovního prostoru
|
|
|
|
Světelná signalizace stavu stroje
|
|
|
|
Chladící systém stroje
|
|
|
|
Systém chlazení vřetene
|
|
|
|
Ofuk pracovního prostoru vzduchu
|
|
|
|
Ofuk vřetena vzduchem
|
|
|
|
Těsnění vřetena proti nečistotám
|
|
|
|
Ruční pistole na ofukování vzduchem
|
|
|
|
Ruční pistole pro oplach emulzí
|
|
|
|
Centrální mazací systém
|
|
|
|
Krytování vedení os X/Y/Z
|
|
|
|
Šroubové dopravníky třísek v ose X
|
|
|
|
Systém odvodu třísek
|
|
|
|
Výměník tepla v elektrorozvaděči
|
|
|
|
Stavěcí kostky a šrouby
|
|
|
|
Sada nářadí k ustavení stroje
|
|
|
|
Řídící systém FANUC MXP-200FB + 10,4“ TFT LCD + AICC II
|
|
|
|
Dílenské programování Manual Guide i
|
|
|
|
Software I Operation plus
|
|
|
Zvláštní příslušenství
|
Dělící přepážka rozdělující stůl na dva shodné pracovní prostory
|
|
|
|
Optické odměřování
|
|
|
|
Vřeteno 15 000 ot/min
|
|
|
|
Středové chlazení vřetenem 10/20/30/50/70 bar
|
|
|
|
Přídavné chlazení článkovými hadicemi kolem vřetena
|
|
|
|
Výkonnější čerpadlo chlazení
|
|
|
|
Dopravník třísek
|
|
|
|
Výkonnější systém odvodu třísek výplachem
|
|
|
|
Odlučovač oleje
|
|
|
|
Systém odsávání emulzních a olejových mlhovin
|
|
|
|
Klimatizace elektrorozvaděče
|
|
|
|
Otočné stoly a děličky
|
|
|
|
Sondy pro ustavení a měření obrobků
|
|
|
|
Sondy pro seřízení a detekci zlomení nástrojů
|
|
|
|
Řídící systém FANUC MXP-200FC + 10,4“ TFT LCD + AICC II
|
|
|
|
Řídící systém HEIDENHAIN iTNC 530 + 15“ TFT LCD
|
|
|
|
Dálkový monitorovací systém I Direct
|
|
|
