NDV66A

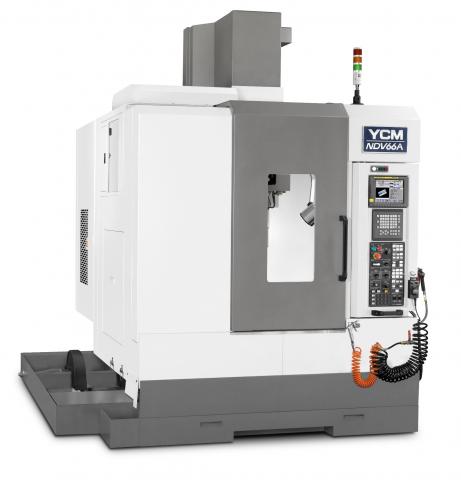

Vertikální obráběcí centrum NDV66A je určeno pro vysokorychlostní obrábění forem a frézování, vrtání, vystružování, řezání závitů zejména menších a středních tvarově složitých dílců. Jedná se o vysokootáčkové přesné obráběcí centrum s lineárním vedením, které umožňuje obráběním docílit velmi přesných složitých tvarů, povrchů a drsností. Rychloposuvy se pohybují se zrychlením 1G v každé ose. Automatická výměna nástroje pomocí oboustranného ramena zajišťuje obrábění v plně automatickém cyklu. Velkou tuhost a vysokou opakovanou přesnost zaručuje tuhá litinová konstrukce stroje (MEEHANITE®) a velmi přesné lineární vedení. Toto vertikální centrum je určeno svou vysokou přesností pro obrábění forem všeho druhu.
Základní technické parametry:
Pojezdy X/Y/Z - 660/510/560 mm
Velikost stolu - 840x560 mm
Vřeteno - 12000 ot/min
Kužel - BBT/ISO 40
Technická data
|
VŘETENO
|
|
|
|
Otáčky
|
ot/min
|
12 000
(15 000/20 000 OPCE)
|
|
Výkon motoru
|
kW
|
15 (22 OPCE)
|
|
Velikost kuželu
|
|
BBT 40
(ISO 40 OPCE)
|
|
|
|
|
|
POJEZDY
|
|
|
|
Osa X
|
mm
|
660
|
|
Osa Y
|
mm
|
510
|
|
Osa Z
|
mm
|
560
|
|
Vzdálenost čela vřetena od stolu
|
mm
|
100 ~ 660
|
|
|
|
|
|
POSUVY
|
|
|
|
Posuvy v osách X/Y/Z
|
m/min
|
24
|
|
Pracovní posuv
|
m/min
|
1 ~ 10 000
|
|
|
|
|
|
ROZMĚRY STOLU
|
|
|
|
Délka
|
mm
|
840
|
|
Šířka
|
mm
|
560
|
|
Počet T-drážek
|
ks
|
5
|
|
Šířka T-drážky
|
mm
|
18
|
|
Vzdálenost rozteče T-drážek
|
mm
|
100
|
|
Nosnost stolu
|
kg
|
500
|
|
|
|
|
|
ZÁSOBNÍK NÁSTROJŮ
|
|
|
|
Počet nástrojů
|
|
30 (48 OPCE)
|
|
Max. hmotnost nástroje
|
kg
|
6
|
|
Max. rozměr nástroje/při vynechání vedlejšího místa
|
mm
|
Ø 76/Ø 125
|
|
Max. délka nástroje
|
mm
|
300
|
|
Typ výměny nástroje
|
|
Oboustranné rameno
|
|
Typ ukládání nástroje
|
|
Náhodný
|
|
Čas výměny nástroje
|
s
|
2,5
|
|
|
|
|
|
ROZMĚRY STROJE
|
|
|
|
Délka stroje
|
mm
|
2 410
|
|
Šířka stroje
|
mm
|
2 787
|
|
Výška stroje
|
mm
|
2 975
|
|
|
|
|
|
OBECNÉ ÚDAJE
|
|
|
|
Přívod vzduchu (tlak)
|
kg/cm²
|
5,5
|
|
Požadovaný příkon
|
kVA
|
40
|
|
Hmotnost stroje
|
kg
|
6 500
|
Základní příslušenství
|
Světlo pracovního prostoru
|
|
|
|
Světelná signalizace stavu stroje
|
|
|
|
Chladící systém stroje
|
|
|
|
Systém chlazení vřetene
|
|
|
|
Ofuk pracovního prostoru vzduchu
|
|
|
|
Ofuk vřetena vzduchem
|
|
|
|
Těsnění vřetena proti nečistotám
|
|
|
|
Ruční pistole na ofukování vzduchem
|
|
|
|
Ruční pistole pro oplach emulzí
|
|
|
|
Centrální mazací systém
|
|
|
|
Krytování vedení os X/Y/Z
|
|
|
|
Systém odvodu třísek
|
|
|
|
Šroubové dopravníky třísek v ose Y
|
|
|
|
Výměník tepla v elektrorozvaděči
|
|
|
|
Teplotní kompenzace vřetene STC PLUS
|
|
|
|
Simultánní řízení a kontrola posuvů SDFC
|
|
|
|
Modul pro zvýšení přesnosti obrábění HRM
|
|
|
|
Funkce pro zvýšení výkonu obrábění M300
|
|
|
|
Stavěcí kostky a šrouby
|
|
|
|
Sada nářadí k ustavení stroje
|
|
|
|
Řídící systém FANUC MXP-200i + 10,4“ TFT LCD + AI NANO CC
|
|
|
|
Dílenské programování Manual Guide i
|
|
|
|
Software I Operation plus
|
|
|
Zvláštní příslušenství
Fotogalerie
Katalog ke stažení
