FX380A

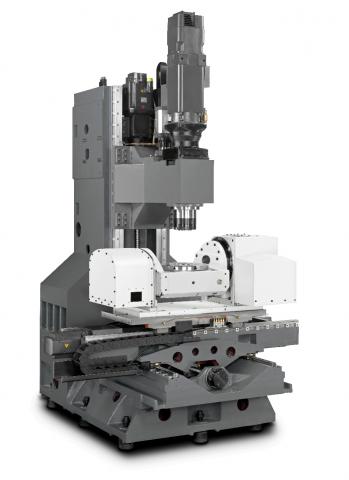

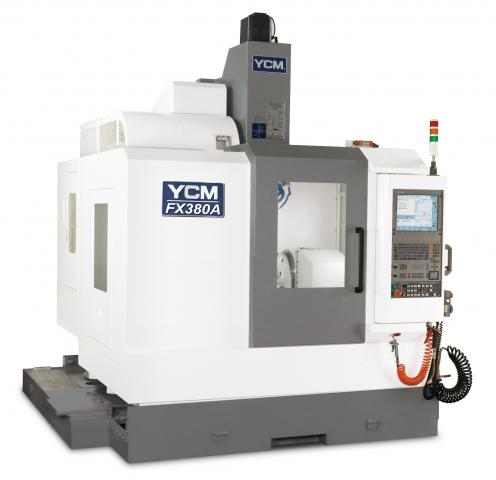

Obráběcí centrum YCM FX380A je určeno pro plynulé 5-ti osé obrábění, frézování, vrtání, vystružování, řezání závitů menších a středně velkých tvarově velmi složitých dílců. Jedná se o rychlé obráběcí centrum s lineárním vedením, které umožňuje obrábět velmi přesné složité tvary nejpřesnějších povrchů a drsností. Automatická výměna nástroje pomocí oboustranného ramena zajišťuje obrábění v plně automatickém cyklu. Mimořádná tuhost stroje, velmi vysoká stabilita obrábění a vysoká opakovaná přesnost je zaručena díky tuhé litinové konstrukci stroje (MEEHANITE®). Stroj je zásadně dodáván s řídícím systémem HEIDENHAIN iTNC 530 s českým dialogem. FX380A je svou kinematikou a dynamikou určeno pro obrábění všech druhů ocelí, lehkých slitin hliníku, duralu, mosazi, plastů a forem.
Základní technické parametry:
Pojezdy X/Y/Z - 700/520/480 mm
Velikost stolu - Ø 380 mm
Vřeteno - 12000 ot/min
Kužel - BBT/ISO 40
Technická data
|
VŘETENO
|
|
|
|
Otáčky
|
ot/min
|
12 000
(15 000 OPCE)
|
|
Výkon motoru
|
kW
|
22,5
|
|
Velikost kuželu
|
|
BBT40 (ISO 40 Opce)
|
|
|
|
|
|
POJEZDY
|
|
|
|
Osa X
|
mm
|
700
|
|
Osa Y
|
mm
|
520
|
|
Osa Z
|
mm
|
480
|
|
Vzdálenost čela vřetena od stolu
|
mm
|
70 ~ 550
|
|
|
|
|
|
RYCHLOPOSUVY
|
|
|
|
Posuvy v osách X/Y/Z
|
m/min
|
36/36/24
|
|
Pracovní posuv
|
m/min
|
1 ~ 10 000
|
|
|
|
|
|
ROZMĚRY STOLU
|
|
|
|
Typ stolu, 5 os plynule řízených
|
|
YCM
|
|
Průměr rotačního stolu
|
mm
|
Ø 380
|
|
Nosnost stolu
|
kg
|
250
|
|
Max. rozměr obrobku
|
mm
|
380 x 220
|
|
Šířka T-drážky
|
mm
|
12
|
|
|
|
|
|
A/C OSY
|
|
|
|
Osa A - naklápěcí (150º)
|
|
+30º ~ -120º
|
|
Osa C - rotace
|
|
360º
|
|
Posuv osy A/C
|
ot/min
|
33,3
|
|
|
|
|
|
ZÁSOBNÍK NÁSTROJŮ
|
|
|
|
Počet nástrojů
|
|
30 (40/60 OPCE)
|
|
Max. hmotnost nástroje
|
kg
|
6
|
|
Max. rozměr nástroje
|
mm
|
Ø 76
|
|
Max. délka nástroje
|
mm
|
280
|
|
Typ výměny nástroje
|
|
Oboustranné rameno
|
|
Typ ukládání nástroje
|
|
Náhodný
|
|
Čas výměny nástroje
|
s
|
3,5
|
|
|
|
|
|
ROZMĚRY STROJE
|
|
|
|
Délka stroje
|
mm
|
2 210
|
|
Šířka stroje
|
mm
|
2 685
|
|
Výška stroje
|
mm
|
3 060
|
|
|
|
|
|
OBECNÉ ÚDAJE
|
|
|
|
Přívod vzduchu (tlak)
|
kg/cm²
|
5,5
|
|
Požadovaný příkon
|
kVA
|
47
|
|
Hmotnost stroje
|
kg
|
5 860
|
Základní příslušenství
|
Světlo pracovního prostoru
|
|
|
|
Světelná signalizace stavu stroje
|
|
|
|
Chladící systém stroje
|
|
|
|
Systém chlazení vřetene
|
|
|
|
Ofuk pracovního prostoru vzduchu
|
|
|
|
Ofuk vřetena vzduchem
|
|
|
|
Těsnění vřetena proti nečistotám
|
|
|
|
Ruční pistole na ofukování vzduchem
|
|
|
|
Ruční pistole pro oplach emulzí
|
|
|
|
Centrální mazací systém
|
|
|
|
Krytování vedení os X/Y/Z
|
|
|
|
Systém odvodu třísek
|
|
|
|
Hydraulický systém stroje
|
|
|
|
Výměník tepla v elektrorozvaděči
|
|
|
|
Stavěcí kostky a šrouby
|
|
|
|
Sada nářadí k ustavení stroje
|
|
|
|
Řídící systém HEIDENHAIN iTNC 530 + 15“ TFT LCD
|
|
|
Zvláštní příslušenství
|
Optické odměřování
|
|
|
|
Vřeteno 15 000 ot/min
|
|
|
|
Středové chlazení vřetenem 10/20/30/50 bar
|
|
|
|
Systém chlazení olejovou emulzí
|
|
|
|
Výkonnější čerpadlo chlazení
|
|
|
|
Dopravník třísek
|
|
|
|
Výkonnější systém odvodu třísek výplachem
|
|
|
|
Odlučovač oleje
|
|
|
|
Systém odsávání emulzních a olejových mlhovin
|
|
|
|
Klimatizace elektrorozvaděče
|
|
|
|
Sondy pro ustavení a měření obrobků
|
|
|
|
Sondy pro seřízení a detekci zlomení nástrojů
|
|
|
|
Dálkový monitorovací systém I Direct
|
|
|
