FV56T

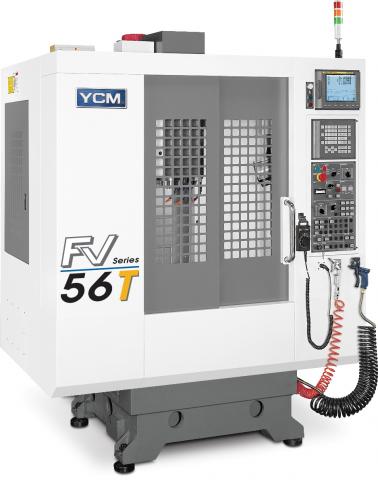

Vertikální obráběcí centrum FV56T je určeno pro vrtání, frézování, vystružování, řezání závitů malých a středně velkých, vysoce přesných, tvarově složitých dílců. Jedná se o rychlé a přesné obráběcí centrum s lineárním vedením, které umožňuje docílení velmi přesných tvarů, povrchů a drsností. Automatická výměna nástroje zajišťuje obrábění v plně automatickém cyklu. Vynikající tuhost, stabilitu obrábění a vysokou opakovanou přesnost zaručuje tuhá litinová konstrukce stroje (MEEHANITE®). Stroj je možno dodat v provedení s automatickou výměnou palet. Paletový systém zkracuje nevýrobní čas na minimum, kdy jedna paleta s obrobky je v řezu a na druhé se provádí upnutí nových dílců. Obráběcí centrum FV56T je vhodné pro výrobu velmi přesných obrobků, obrábění lehkých slitin a univerzální obrábění s vysokým výkonem.
Základní technické parametry:
Pojezdy X/Y/Z - 560/410/450 mm
Velikost stolu - 700x420 mm
Vřeteno - 15000 ot/min
Kužel - BT/ISO 30
Technická data
|
VŘETENO YCM
|
|
|
|
Otáčky
|
ot/min
|
15 000
|
|
Výkon motoru
|
kW
|
2,2/3,7
|
|
Velikost kuželu
|
|
BT30 (ISO 30 OPCE)
|
|
|
|
|
|
POJEZDY
|
|
|
|
Osa X
|
mm
|
560
|
|
Osa Y
|
mm
|
410
|
|
Osa Z
|
mm
|
450
|
|
Vzdálenost čela vřetena od stolu
|
mm
|
110 ~ 560
|
|
|
|
|
|
RYCHLOPOSUVY
|
|
|
|
Posuvy v osách X/Y/Z
|
m/min
|
36/36/24 (48/48/48 OPCE)
|
|
Pracovní posuv
|
m/min
|
1 ~ 10 000
|
|
|
|
|
|
ROZMĚRY STOLU
|
|
|
|
Délka
|
mm
|
700
|
|
Šířka
|
mm
|
420
|
|
Počet T-drážek
|
|
3
|
|
Šířka T-drážky
|
mm
|
14
|
|
Vzdálenost rozteče T-drážek
|
mm
|
100
|
|
Nosnost stolu
|
kg
|
300
|
|
|
|
|
|
ZÁSOBNÍK NÁSTROJŮ
|
|
|
|
Počet nástrojů
|
|
16 (20 OPCE)
|
|
Max. hmotnost nástroje
|
kg
|
4
|
|
Max. rozměr nástroje/při vynechání vedlejšího místa
|
mm
|
Ø 63/Ø 100
|
|
Max. délka nástroje
|
mm
|
200
|
|
Typ výměny nástroje
|
|
Oboustranné rameno
|
|
Typ ukládání nástroje
|
|
Náhodný
|
|
Čas výměny nástroje
|
s
|
3,5
|
|
|
|
|
|
ROZMĚRY STROJE
|
|
|
|
Délka stroje
|
mm
|
2 730
|
|
Šířka stroje
|
mm
|
1 620
|
|
Výška stroje
|
mm
|
2 145
|
|
|
|
|
|
OBECNÉ ÚDAJE
|
|
|
|
Přívod vzduchu (tlak)
|
kg/cm²
|
5,5
|
|
Požadovaný příkon
|
kVA
|
12
|
|
Hmotnost stroje
|
kg
|
2 800
|
Základní příslušenství
|
Světlo pracovního prostoru
|
|
|
|
Světelná signalizace stavu stroje
|
|
|
|
Chladící systém stroje
|
|
|
|
Ofuk pracovního prostoru vzduchem
|
|
|
|
Ofuk vřetena vzduchem
|
|
|
|
Těsnění vřetena proti nečistotám
|
|
|
|
Ruční pistole pro oplach emulzí
|
|
|
|
Centrální mazací systém
|
|
|
|
Odlučovač oleje
|
|
|
|
Krytování vedení os X/Y/Z
|
|
|
|
Systém odvodu třísek
|
|
|
|
Výměník tepla v elektrorozvaděči
|
|
|
|
Stavěcí kostky a šrouby
|
|
|
|
Sada nářadí k ustavení stroje
|
|
|
|
Řídící systém FANUC MXP-200i + 10,4“ TFT LCD + AI NANO CC
|
|
|
|
Dílenské programování Manual Guide i
|
|
|
Zvláštní příslušenství
|
Optické odměřování
|
|
|
|
Systém chlazení vřetene
|
|
|
|
Teplotní kompenzace vřetene STC
|
|
|
|
Systém chlazení olejovou emulzí
|
|
|
|
Přídavné chlazení obrobku článkovými hadicemi
|
|
|
|
Výkonnější čerpadlo chlazení
|
|
|
|
Dopravník třísek vynášecí
|
|
|
|
Výkonnější systém odvodu třísek výplachem
|
|
|
|
Systém odsávání emulzních a olejových mlhovin
|
|
|
|
Klimatizace elektrorozvaděče
|
|
|
|

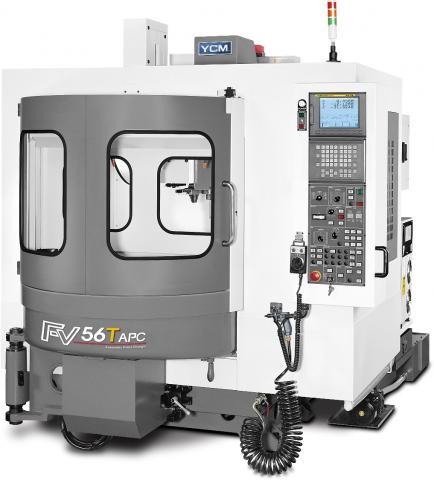

Automatická výměna palet APC
|
|
|
|
Otočné stoly a děličky
|
|
|
|
Sondy pro ustavení a měření obrobků
|
|
|
|
Sondy pro seřízení a detekci zlomení nástrojů
|
|
|
|
Software I Operation Plus
|
|
|
|
Dálkový monitorovací systém I Direct
|
|
|
